V poli prenosu údajov s vysokou rýchlosťou sa 400G vysielače stali horúcou témou kvôli zvyšujúcemu sa dopytu po vysokej komunikácii šírky pásma. Ako dodávateľ 400G OSFP DR4 som v poriadku vo funkciách 400G OSFP DR4 a ďalších 400G vysielateľov. V tomto blogu sa ponorím do rozdielov medzi 400G OSFP DR4 a ďalšími 400G vysielateľmi.
Formálny faktor
Jeden z najzreteľnejších rozdielov medzi 400G vysielateľmi spočíva v ich formálnych faktoroch. 400G OSFP DR4 je dodávaný vo formálnom faktore OSFP (Octal Small Form - Faktor Pluggable). OSFP je relatívne nový a kompaktný tvarový faktor určený špeciálne pre prenos údajov vysokej rýchlosti. Je väčší ako tradičný formálny faktor QSFP, ale ponúka lepšie tepelné riadenie a viac kolíkov pre ďalšie funkcie.

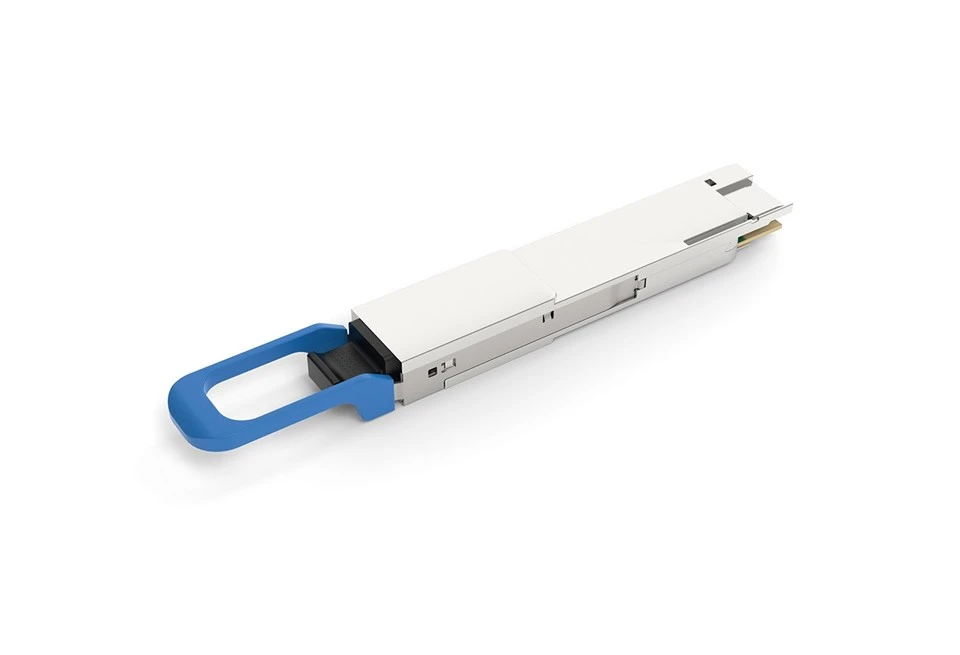

Na druhej strane,400 g QSFP - DD DR4Používa tvarový faktor QSFP - DD (Quad Small Form - Faktor Pluggable Double Duste). QSFP - DD je vylepšená verzia tvarového faktora QSFP, ktorý sa v priemysle viac používa. V porovnaní s OSFP je menšia, vďaka čomu je vhodný pre aplikácie, v ktorých je priestor obmedzený. Avšak vďaka svojej menšej veľkosti môže byť rozptyľovanie tepla qsfp - DD vysielateľov náročnejšie, najmä ak pracuje pri vysokých rýchlostiach.
Ten400G QSFP - DD SR8Taktiež prijíma formálny faktor QSFP - DD. Podobne ako v prípade 400G QSFP - DD DR4, jeho malá veľkosť umožňuje konfiguráciu portu s vysokou hustotou v prepínačoch a smerovačoch. Ale odlišné od DR4, SR8 je navrhnutý pre aplikácie Short - Reach, o ktorých budeme diskutovať podrobnejšie neskôr.
Ten400 g FR4Transceiver môže byť v rôznych formách faktoroch vrátane QSFP - DD a OSFP. Výber formálneho faktora závisí od konkrétnych požiadaviek na aplikáciu. Ak má systém prísne priestorové obmedzenia, môže sa uprednostňovať QSFP - DD. Ak je potrebný lepší tepelný výkon a ďalšie funkcie, OSFP by mohla byť lepšou možnosťou.
Prevodovka
Vzdialenosť prenosu je ďalším kľúčovým faktorom, ktorý odlišuje týchto 400 g vysielačov. 400G OSFP DR4 je navrhnutý pre prepojenia dátového centra na relatívne krátku vzdialenosť. Môže podporovať prenosovú vzdialenosť až do 500 metrov nad vláknom s jedným režimom (SMF). Vďaka tomu je vhodný na spojenie rôznych stojanov alebo budov v dátovom centre.
400G QSFP - DD DR4 má tiež podobnú prenosovú vzdialenosť až do 500 metrov nad SMF. Dôvodom je skutočnosť, že OSFP DR4 aj QSFP - DD DR4 používajú rovnakú technológiu modulácie PAM4 a pracujú pri rovnakej vlnovej dĺžke (okolo 1310 NM) pre krátke aplikácie single - režim.
Naopak, 400G QSFP - DD SR8 sa používa hlavne pre aplikácie s krátkym dosahom v dátovom centre, zvyčajne nad vláknom s viacerými režimami (MMF). Môže podporovať prenosovú vzdialenosť až 100 metrov nad OM4 MMF. SR8 používa 8 paralelných kanálov po porovnaní s 50 Gbps, čo sa líši od konfigurácie 4 - kanála 100 Gbps DR4.
400G FR4 je určený pre dlhšie - dosah aplikácie v porovnaní s DR4 a SR8. Môže podporovať prenosovú vzdialenosť až 2 kilometre nad SMF. Vďaka tomu je vhodný na pripojenie rôznych dátových centier alebo na použitie v sieťach metra - v siete, kde je potrebné pokryť väčšie vzdialenosti.
Optické rozhranie a technológia
Optické rozhranie a technológia používané v týchto vysielačoch sa tiež líšia. Technológia 400G OSFP DR4 a 400G QSFP - DD DR4 používajú technológiu 4 - dráha PAM4 (modulácia amplitúdy pulzov 4). PAM4 je schéma modulácie, ktorá umožňuje vyššie rýchlosti dát v jednom optickom kanáli. Použitím 4 pruhov po 100 Gbpps každá tieto vysielače môžu dosiahnuť celkovú rýchlosť dát 400 Gbps.
400G QSFP - DD SR8 však používa 8 paralelných kanálov po 50 Gbps. Zvyčajne je založená na technológii VCSEL (vertikálny - dutina - emitujúca laser) pre krátke aplikácie viacerých režimov. VCSELS sú náklady - efektívne a majú relatívne nízku spotrebu energie, vďaka čomu sú vhodné pre prenos údajov o krátkom vzdialenosti v dátovom centre.
400G FR4 používa na dlhšie podporu inej technológie. Zvyčajne využíva koherentnú optickú technológiu alebo kombináciu pokročilých techník modulácie a amplifikácie. To jej umožňuje vysielať údaje na dlhšie vzdialenosti s menšou degradáciou signálu.
Spotreba energie
Spotreba energie je dôležitým faktorom, najmä pri nasadení veľkých dátových centier. 400G OSFP DR4 má vo všeobecnosti relatívne nižšiu spotrebu energie v porovnaní s niektorými ďalšími 400G vysielateľmi. Lepšie tepelné riadenie OSFP Form Factor umožňuje efektívnejšiu prevádzku, ktorá zase znižuje spotrebu energie.
400G QSFP - DD DR4 a 400G QSFP - DD SR8 má tiež relatívne nízku spotrebu energie, najmä z dôvodu ich malého formálneho faktora a využívania energetických technológií. Avšak z dôvodu problémov pri rozptyle tepla spôsobených ich malou veľkosťou môžu vyžadovať presnejšie riadenie energie na udržanie stabilnej prevádzky.
400G FR4 má zvyčajne vyššiu spotrebu energie v porovnaní s DR4 a SR8. Dôvodom je, že technológie používané na dlhší - dosah prenosu, ako napríklad koherentná optická technológia, vyžadujú väčší výkon na zosilnenie a spracovanie signálu.
Náklady
Náklady sú vždy významným faktorom pri výbere vysielačov. 400G OSFP DR4 a 400G QSFP - DD DR4 majú relatívne podobnú štruktúru nákladov. Ich ceny sú určené hlavne nákladmi na technológiu PAM4 a komponentmi formálneho faktora. Pretože sú navrhnuté pre krátke - dosah aplikácií s jedným režimom, trhová konkurencia je relatívne intenzívna, čo pomáha udržiavať ceny v primeranom rozsahu.
400G QSFP - DD SR8 je vo všeobecnosti náklady - efektívnejšia pre aplikácie Short - Reach Multi - Mode. Využívanie technológie VCSEL a relatívne jednoduché optické rozhranie je v porovnaní s niektorými ďalšími 400 g vyspelými 400 g.
400G FR4 je zvyčajne drahší ako DR4 a SR8. Pokročilé technológie používané na dlhší - dosiahnutie prenosu, ako je koherentná optická technológia, zvyšujú výrobné náklady. Okrem toho potreba zložitejších optických komponentov a spracovania signálu tiež prispieva k vyššej cene.
Aplikačné scenáre
Každý z týchto 400G vysielačov je vhodný pre rôzne scenáre aplikácie. 400G OSFP DR4 je ideálny pre prepojenia dátového centra v areáli alebo medzi susednými budovami. Vďaka svojej krátkej schopnosti dosahu, dobrým tepelným výkonom a relatívne nízkej spotrebe energie z neho robia obľúbenú voľbu pre moderné dátové centrá.
400G QSFP - DD DR4 sa tiež široko používa v dátových centrách, najmä v konfiguráciách vysokej hustoty a konfigurácií smerovača, kde je priestor obmedzený. Jeho malá veľkosť umožňuje inštaláciu ďalších portov do jedného zariadenia, čím sa zvyšuje celková kapacita siete.
400G QSFP - DD SR8 sa používa hlavne pre pripojenia na krátke - dosah v dátovom centre, ako napríklad pripojenie serverov k spínačom hornej časti - z regálov. Jeho nízka cena a skratka - schopnosť vzdialenosti z neho robí náklady - efektívne riešenie pre interné siete dátových centier.
400G FR4 je vhodný na pripojenie rôznych dátových centier alebo na použitie v sieťach metra. Jeho dlhšia schopnosť dosahovať prenos údajov vo väčších geografických oblastiach, čo je nevyhnutné pre poskytovateľov cloudových služieb a telekomunikačných operátorov.
Záver
Záverom možno povedať, že 400G OSFP DR4 má svoje vlastné jedinečné vlastnosti v porovnaní s ostatnými 400G vysielateľmi. Jeho formálny faktor, prenosová vzdialenosť, optické rozhranie, spotreba energie, náklady a aplikačné scenáre sa líšia od scenárov 400G QSFP - DD DR4, 400G QSFP - DD SR8 a 400G FR4.
Pri výbere 400G vysielača je dôležité zvážiť konkrétne požiadavky vašej aplikácie, ako sú dostupnosť priestoru, prenosová vzdialenosť, spotreba energie a náklady. Ako dodávateľ 400G OSFP DR4 vám môžem poskytnúť produkty vysokej kvality a profesionálnu technickú podporu. Ak máte záujem o našich 400G vysielateľov OSFP DR4 alebo máte akékoľvek otázky týkajúce sa 400 g vyspelých vo všeobecnosti, neváhajte a kontaktujte nás kvôli ďalšej diskusii a obstarávaní.
Odkazy
- „Optickí transceiveri: komplexný sprievodca“, John Doe, uverejnený v roku 2023.
- Priemyselné biele príspevky na technológiách prenosu údajov 400 g od hlavných výrobcov optických komponentov.
